Mahsulotlar tavsifi

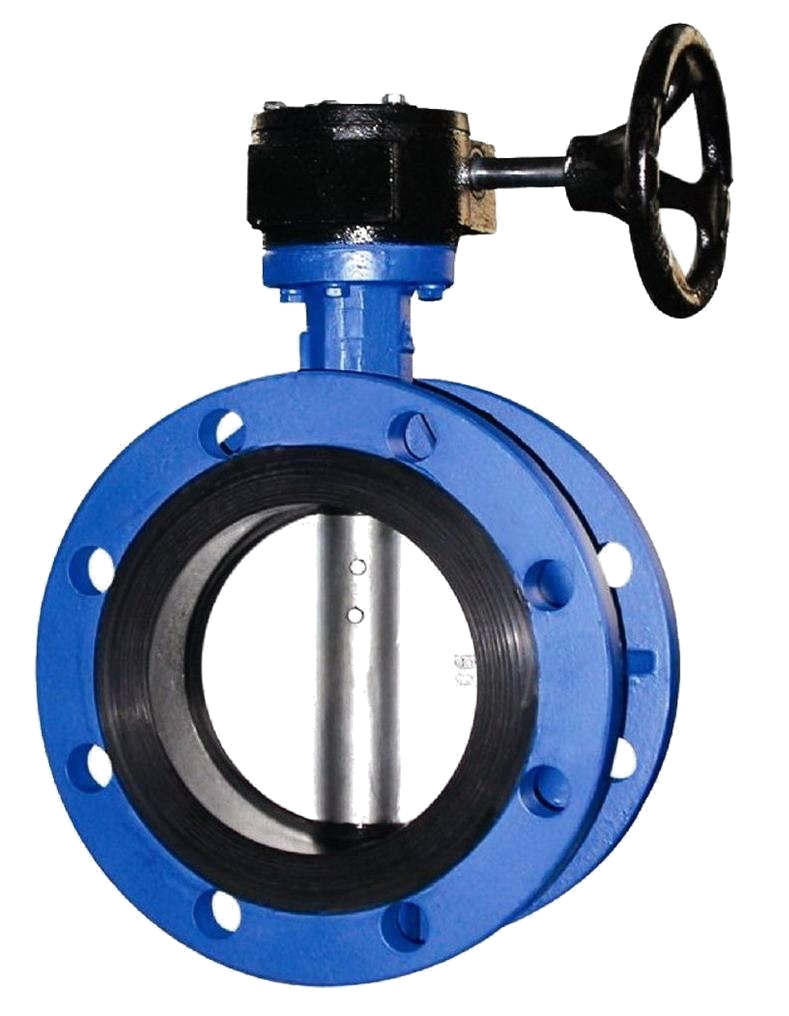

EPDM, NBR yoki FKM astarli kauchuk o'rnatilgan kelebek valf. Suv, chiqindi suv, kimyoviy moddalar va HVAC tizimlari uchun nol qochqin ishlashi. Qo'lda yoki boshqariladigan variantlar mavjud.

Retractable Butterfly Valve

Asosiy texnik xususiyatlar

Element	Spetsifikatsiya
Valf turi	Kauchuk o'tirgan kapalak vana
O'rindiq materiali	EPDM / NBR / FKM (Viton)
Model	Gofret / Lug / Flanesli
Nominal hajmi	DN50 - DN1200
Bosim darajasi	PN10 / PN16 / ANSI150
Tana materiali	ASTM A536 / EN GJS‑450 egiluvchan temir
Disk materiallari	SS304 / SS316 / qoplangan egiluvchan temir
Poya materiali	SS304 / SS316
Operatsiya	Tutqich tutqichi / chuvalchangli uzatma / Pnevmatik / elektr
Yuzma-yuz	ISO 5752 Series 20 (gofret) yoki Series 28 (lug)
Yuqori gardish	ISO 5211 (aktuatorni o'rnatish)
Qoplama	Birlashtirilgan epoksi (250-300 mikron)
Oqish darajasi	Nol (ISO 5208 A darajasi)
Standartlar	ISO 5752 / EN 593 / API 609

Mahsulot xususiyatlari

Kauchuk o'rindiq sizni pufakcha bilan mahkam o'chirish imkonini beradi
Kauchuk astar disk chetiga mahkam bosadi. Valfni yopganingizda, kauchuk siqiladi. Muhr to'liq pufak o'tkazmaydigan bo'ladi. Hech qanday suv o'tmaydi. Hech qanday oqish yo'q.

Har qanday vosita uchun uchta kauchuk birikma
EPDM suv, oqava suv va engil kimyoviy moddalar uchun ishlaydi. NBR moylar, yoqilg'ilar va gidravlik suyuqliklar uchun ishlaydi. FKM (Viton) yuqori issiqlik va agressiv kimyoviy moddalar uchun ishlaydi. Ishingiz uchun to'g'ri kauchukni tanlang.

Uchta ulanish turi quvur liniyasiga mos keladi
Gofret turi ikkita gardish orasiga mos keladi. Bu ixcham va arzon narx. Lug turi tishli qo'shimchalarga ega. Chiziqni to'kib tashlamasdan, quyi oqim trubkasini olib tashlashingiz mumkin. Flanesli turdagi murvatlar to'g'ridan-to'g'ri quvur troyniklariga.

Past oqim qarshiligi nasos energiyasini tejaydi
To'liq ochilganda, disk oqimning chetiga o'tiradi. Suv uning atrofida juda kam qarshilik bilan o'tadi. Sizning nasosingiz kamroq ishlaydi. Elektr to'lovingiz tushadi.

Korroziyaga chidamli qoplama valfning ishlash muddatini uzaytiradi
Biz har bir valf tanasini termoyadroviy bog'langan epoksi bilan qoplaymiz. Qalinligi 250 dan 300 mikrongacha. Bu zang, kimyoviy moddalar va ob-havodan himoya qiladi. Vana uning atrofidagi quvurlardan uzoqroq bo'ladi.

Asosiy savdo nuqtalari

Qo'lda yoki boshqariladigan - siz tanlaysiz
Oddiy tutqich kerakmi? Bizda bor. Katta quvurlar uchun qurt tishli kerakmi? Bizda bor. Avtomatlashtirish uchun pnevmatik yoki elektr ishga tushirish kerakmi? Bizda bor. Bitta valf dizayni hamma uchun ishlaydi.

Oson avtomatlashtirish uchun ISO 5211 yuqori gardish
Yuqori gardish xalqaro standartlarga javob beradi. Keyinchalik avtomatlashtirish kerakmi? Tutqichni olib tashlang. Pnevmatik yoki elektr aktuatorda murvat. Yangi valf sotib olishning hojati yo'q.

Gofretni o'rnatish uchun qistirmalari kerak emas
Kauchuk o'rindiq gardish yuzlariga cho'ziladi. Flanj murvatlarini tortganda, kauchuk siqiladi va muhrlanadi. Sotib olish yoki o'rnatish uchun alohida qistirmalari yo'q. Vaqt va pulni tejaydi.

Qulflanadigan tutqich ruxsatsiz foydalanishni to'xtatadi
Tutqich tutqichida 10 ta pozitsiyali qulflash plitasi mavjud. Tutqichni istalgan sozlamada qulflash uchun qulfni joylashtiring. Yong'in liniyalari, jamoat joylari va uzoq joylar xavfsiz bo'lib qoladi.

Katta klapanlar uchun o'z-o'zidan qulflanadigan mexanizm
DN200 va undan yuqori versiyalar uchun chuvalchangli uzatma variantini tanlang. Tishli dizayni o'zini qulflaydi. Qo'l g'ildiragini aylantirishni to'xtatganingizda, valf siz o'rnatgan joyda qoladi. Tormoz kerak emas.

Ilova

Shahar suv ta'minoti - magistral va tarmoq liniyalari uchun izolyatsiya. EPDM o'rindig'i ichimlik suvi bilan tasdiqlangan.

Kanalizatsiya tozalash inshootlari - xom kanalizatsiya, faol loy va oqava suv quvurlari. EPDM kanalizatsiya kimyoviy moddalariga qarshilik ko'rsatadi.

Nasos stantsiyalari - assimilyatsiya va tushirish izolyatsiyasi. Past oqim qarshiligi nasos energiyasini tejaydi.

HVAC tizimlari - sovutilgan suv va issiq suv izolyatsiyasi. Yilni o'lcham mexanik xonalarga mos keladi.

Kimyoviy ishlov berish - dozalash chiziqlari va kimyoviy o'tkazish. Kimyoviy qarshilik uchun FKM o'rindig'ini tanlang.

Oziq-ovqat va ichimliklar - ishlov berish suvi va CIP liniyalari. Oziq-ovqat uchun mo'ljallangan EPDM yoki FKM o'rindiqlari mavjud.

Energiya ishlab chiqarish - kondensatorlar uchun sovutish suvi liniyalari. DN1200 gacha bo'lgan katta o'lchamlar.

Sug'orish tizimlari - magistral liniyani izolyatsiyalash va tarmoqni boshqarish. Qulflanadigan tutqich suv o'g'irlanishining oldini oladi.

Yong'indan himoya qilish - yong'inga qarshi nasos sinov liniyalari uchun izolyatsiya. Qulflanadigan tutqich kod talablariga javob beradi.

Dengiz va dengiz - dengiz suvini sovutish va balast liniyalari. SS316 disk va FKM o'rindig'ini tanlang.

Sanoat ishlab chiqarishi - ishlov berish suvi, sovutish suvi va siqilgan havo.

Kauchuk turi bo'yicha media mosligi

Media turi	EPDM	NBR	FKM
Toza suv	✓ Zo'r	✗ Yo'q	✓ Yaxshi
Xom suv	✓ Zo'r	✗ Yo'q	✓ Yaxshi
Chiqindi suvlari	✓ Zo'r	✗ Yo'q	✓ Yaxshi
Dengiz suvi	✓ Yaxshi	✗ Yo'q	✓ Zo'r
Issiq suv (80 daraja)	✓ Yaxshi	✗ Yo'q	✓ Zo'r
Issiq suv (120 daraja)	✗ Yo'q	✗ Yo'q	✓ Zo'r
Havo / siqilgan havo	✓ Zo'r	✓ Yaxshi	✓ Yaxshi
Yog '/ yoqilg'i	✗ Yo'q	✓ Zo'r	✓ Yaxshi
Gidravlik suyuqliklar	✗ Yo'q	✓ Zo'r	✓ Yaxshi
Yengil kimyoviy moddalar	✓ Yaxshi	✗ Yo'q	✓ Zo'r
Agressiv kimyoviy moddalar	✗ Yo'q	✗ Yo'q	✓ Zo'r
Kislotalar (suyultirilgan)	✗ Yo'q	✗ Yo'q	✓ Yaxshi
Oziq-ovqat mahsulotlari	✓ Ha (oziq-ovqat darajasi)	✗ Yo'q	✓ Ha (oziq-ovqat darajasi)

Uzoq xizmat muddatini ta'minlaydigan materiallar

Komponent	Standart material	Xususiyatlari	Yangilash opsiyasi
Tana	Egiluvchan temir ASTM A536 65‑45‑12	450 MPa kuchlanish, 12% cho'zish	Korroziy muhitlar uchun SS316
Disk	SS304	Yaxshi korroziyaga chidamlilik	SS316 (sho'r suv), Neylon bilan qoplangan DI (aşınma)
Kauchuk o'rindiq	EPDM	-20 darajadan 80 darajagacha, suv uchun juda yaxshi	NBR (moy), FKM (yuqori issiqlik/kimyoviy)
Poyasi	SS304	Yaxshi quvvat, korroziyaga chidamli	SS316 sho'r suv yoki kimyoviy moddalar uchun
Poyasi O-halqalari	EPDM yoki NBR	Muhrlar ommaviy axborot vositalaridan kelib chiqadi	Yuqori harorat uchun FKM

Aksessuarlar

Qulflash plitasi bilan qo'l tutqichi - DN300 gacha bo'lgan qo'lda klapanlarda standart. 10 pozitsiyada qulflanadi. Qulf kiritilmagan.

Chuvalchangli tishli operator - DN200 va undan yuqori uchun. O'z-o'zidan qulflash. Joylashuv ko'rsatkichini o'z ichiga oladi (0 darajadan 90 darajagacha). Qo'l g'ildiragi diametri 200-400 mm.

Limit Switch Box - ISO 5211 yuqori gardishda o'rnatiladi. Ochiq/yopiq elektr aloqasini ta'minlaydi. Mexanik yoki yaqinlik kalitlari.

Pnevmatik aktuator - ikki tomonlama yoki prujinali (ishonchsiz). Solenoid klapan va tezlikni regulyatorlarini o'z ichiga oladi. Avtomatlashtirilgan ishlash uchun.

Elektr aktuator - yoqish yoki o'chirish (4‑20mA). Ob-havoga chidamli (IP67) yoki portlashdan himoyalangan (ATEX). Qo'lda bekor qilish standarti.

Pozitsioner (modulyatsiyani boshqarish uchun) - 4‑20mA signalni aniq disk holatiga o'zgartiradi. ±1% ichida aniqlik. Pnevmatik aktuatorlar uchun.

Flanjli murvat to'plamlari - 8,8-sink bilan qoplangan. Boltlar, yong'oqlar, yuvish vositalarini o'z ichiga oladi. Gofretni o'rnatish uchun to'g'ri uzunlik.
